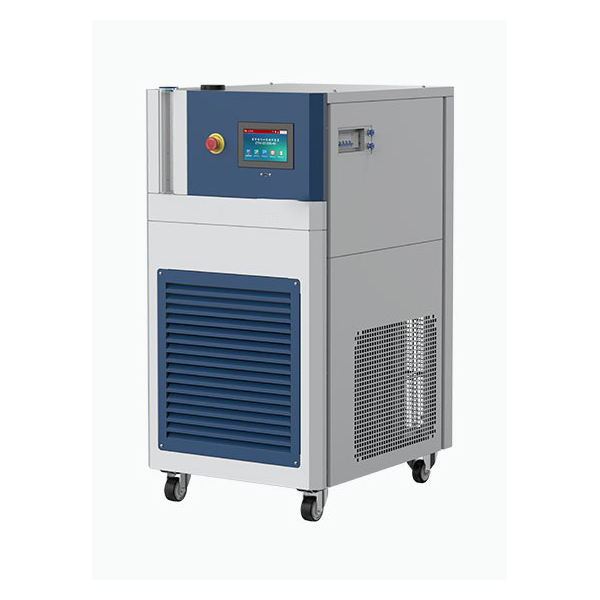

termostato di riscaldamento a circolazione con funzione di raffreddamento
Il termostato di riscaldamento a circolazione ha la funzione di refrigerazione rapida e di riscaldamento ad alta efficienza e trasporta il fluido di controllo della temperatura, come l’olio termoconduttore o il refrigerante, all’apparecchiatura esterna attraverso il metodo di circolazione a circuito chiuso per realizzare un controllo preciso della temperatura.
Descrizione
Termostato di riscaldamento a circolazione
Il termostato di riscaldamento a circolazione integra refrigerazione, riscaldamento, gruppo pompa di circolazione e modulo di controllo intelligente, con possibilità di raffreddamento ad aria o ad acqua. È ideale per la gestione termica di alta precisione in applicazioni quali il controllo della temperatura dei bollitori di reazione, il collaudo di nuovi materiali, il trattamento termico dei chip e la regolazione della temperatura dei processi industriali. Il funzionamento stabile da -40°C a +200°C, il controllo della temperatura con programma PID, l’esportazione dei dati e le funzioni di comunicazione remota soddisfano le esigenze della produzione automatizzata e della ricerca scientifica.
Caratteristiche principali
- Capacità di funzionamento ad ampia temperatura:Copre da -40°C a +200°C, adatto per reazioni di gel a bassa temperatura e cracking ad alta temperatura.
- Struttura modulare altamente integrata:Integra i sistemi di raffreddamento, riscaldamento, circolazione e controllo in un’unità compatta ed efficiente.
- Modalità di raffreddamento flessibile:Supporta condensatori raffreddati ad aria e ad acqua; gli utenti possono scegliere in base alle condizioni del sito.
- Controllo touch screen ad alta definizione:Touch screen a colori da 7 pollici, funzionamento intuitivo, visualizzazione della curva dei dati e funzione di registrazione delle operazioni.
- Capacità di controllo della temperatura programmata:Supporta 120 gruppi di programmi di controllo della temperatura, ciascuno con 100 segmenti di temperatura, consentendo l’aumento e la diminuzione della temperatura in modo lineare e graduale.
- Meccanismi di protezione automatica:Sovratemperatura, sovracorrente, sovraccarico, avvio ritardato, protezione dall’alta tensione e altro ancora per un funzionamento sicuro.
- Comunicazione e integrazione a distanza:Interfaccia RS485 compatibile con MODBUS RTU, collegabile a sistemi superiori (DCS, SCADA) per il controllo centralizzato.
- Design del vaso di espansione:Il vaso di espansione incorporato e il monitoraggio del livello del liquido rispondono automaticamente alle variazioni di volume del fluido termovettore, garantendo una circolazione stabile.
- Ampio adattamento ai mezzi di conduzione del calore:Supporta acqua, etanolo, olio di silicone e altri fluidi per soddisfare le diverse esigenze applicative.
Principio del sistema
- Principio di refrigerazione:Il compressore ermetico a rotore rotante incorporato raffredda rapidamente il corpo portante del calore attraverso il condensatore, la strozzatura capillare e l’evaporatore a piastre. Lo scambiatore di calore a piastre è compatto ed efficiente. Il tipo raffreddato ad aria utilizza un condensatore alettato; il tipo raffreddato ad acqua utilizza uno scambiatore di calore coassiale.
- Principio di riscaldamento:Lo speciale riscaldatore elettrico a flangia per olio diatermico garantisce un’elevata densità di potenza e una risposta rapida, assicurando una distribuzione uniforme della temperatura.
- Meccanismo di circolazione ed espansione:La pompa schermata adatta alle alte/basse temperature eroga un flusso continuo di fluidi. Le tubazioni in acciaio inox 304 con isolamento impediscono la perdita di calore/corrosione. Il vaso di espansione assorbe le fluttuazioni di volume; il controllo del livello del liquido assicura un funzionamento stabile.
- Logica di controllo:L’algoritmo PID regola la temperatura in uscita in tempo reale, supporta l’impostazione della curva di temperatura, il valore fisso e il controllo del programma. Il software supporta la registrazione dei dati, la visualizzazione delle curve, l’esportazione USB e la comunicazione remota.
Aree di applicazione
- Controllo della temperatura delle reazioni chimiche e farmaceutiche:Sintesi ad alta precisione, coltura di cristalli, controllo intermedio di farmaci.
- Sviluppo di nuovi materiali energetici:Batterie, materiali superconduttori, test del ciclo termico dei nanotubi di carbonio.
- Test di semiconduttori e componenti elettronici:Test rapidi di stress termico per chip e circuiti stampati.
- Supporto al controllo termico dei sistemi sottovuoto:Lavora con l’essiccazione sotto vuoto, il recupero della condensa e le relative apparecchiature.
- Test di simulazione aerospaziale:Test delle prestazioni dei componenti in ambienti a temperatura variabile.
- Esperimenti universitari e di ricerca scientifica:Fornisce un controllo della temperatura di alta precisione per piattaforme di ricerca ed esperimenti affidabili.
Parametri tecnici
| Modello | HC10-4(W) | HC10-10(W) | HC10-12(W) |
|---|---|---|---|
| Intervallo di temperatura | -da 40°C a +200°C | ||
| Stabilità della temperatura | ±0.5°C | ||
| Potenza complessiva | 5.7kw | 11.1kw | 18.6kw |
| Potenza di raffreddamento a 200°C | 3kw | 6kw | 12kw |
| Potenza di raffreddamento a 100°C | 3kw | 6kw | 8.6kw |
| Potenza di raffreddamento a 25°C | 2.4kw | 4.5kw | 5.8kw |
| Potenza di raffreddamento a -10°C | 1.4kw | 4.2kw | 4.5kw |
| Potenza di raffreddamento a -20°C | 1.2kw | 3.2kw | 3.5kw |
| Potenza di raffreddamento a -30°C | 0.85kw | 2kw | 2kw |
| Potenza di raffreddamento a -40°C | 0.25kw | 1.1kw | 1.1kw |
| Potenza nominale del riscaldatore | 3kw | 6kw | 12kw |
| Metodo di raffreddamento | raffreddamento ad aria o ad acqua | ||
| refrigeranti | R404A | ||
| Pompa di circolazione Portata | 30L al minuto | 45L al minuto | |
| Pompa di circolazione Pressione | 1bar | 1.4bar | |
| Interfaccia di circolazione Dimensioni | R3/4 | ||
| Viscosità massima del fluido termovettore | 30cp | ||
| Livello di rumore | 65db | ||
| interfaccia di comunicazione | usb, RS485 | ||
| classe di protezione | IP20 | ||
| livello di contaminazione | 2 | ||
| Temperatura ambientale | da 5°C a 35°C | ||
| Alimentazione | 380Vac, 50Hz, 3 fasi | ||
| Corrente | 10.5A | 20A | 33A |
| Metodi di collegamento elettrico | sistema trifase a quattro fili | ||
| Dimensioni esterne | 640Lx860Dx1270H mm | 750Lx1100Dx1420H mm | 750Lx1100Dx1420H mm |
| Peso | 205kg | 330kg | 360 kg |
