sistema di controllo dinamico della temperatura

sistema di controllo dinamico della temperatura per il controllo dei processi

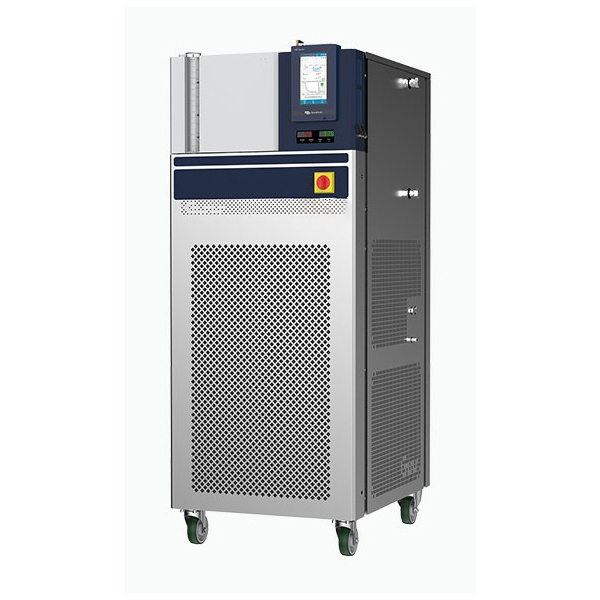

Il sistema di controllo dinamico della temperatura è un’apparecchiatura di controllo della temperatura dei fluidi ad alta precisione che integra la refrigerazione a compressore e il riscaldamento elettrico, in grado di realizzare operazioni di aumento e diminuzione della temperatura rapide, stabili e programmabili in un’ampia gamma di temperature.

Descrizione

Sistema di controllo dinamico della temperatura

Il sistema di controllo dinamico della temperatura è progettato per collegare carichi quali reattori, microreattori, unità di prova e altro ancora. È essenziale per lo sviluppo di processi di alto livello, la produzione farmaceutica, la ricerca di nuovi materiali e altre applicazioni avanzate. Grazie alla refrigerazione a zona a temperatura completa, al controllo intelligente, al monitoraggio del processo in tempo reale, al controllo programmato delle curve e alla gestione elettronica dei dati, questo sistema offre soluzioni complete per le esigenze di controllo della temperatura più complesse.

Caratteristiche

  1. Gamma di controllo della temperatura ultra ampia:Copre da -80°C a +200°C, soddisfacendo i requisiti di raffreddamento profondo e di processo ad alta temperatura.
  2. Capacità di controllo ad alta precisione:Fluttuazione della temperatura inferiore a ± 0,2°C, adatta a requisiti di elevata stabilità.
  3. Refrigerazione con avvio a zona a temperatura piena:La refrigerazione può essere avviata a qualsiasi punto di temperatura, senza limitazioni della zona fredda.
  4. Commutazione della refrigerazione in più modalità:Possibilità di scegliere tra le modalità di refrigerazione continua, automatica o proibita in base alle esigenze del processo.
  5. Meccanismo a doppio controllo:Supporta sia il “controllo della temperatura interna” (temperatura del fluido) che il “controllo della temperatura di processo” (temperatura del reagente tramite sensori esterni).
  6. Funzione di temperatura uniforme:Assicura una variazione lineare e controllabile della temperatura, ideale per i processi sensibili.
  7. Sistema di controllo della temperatura programmata:Crea fino a 10 gruppi di programmi di temperatura, ciascuno con 100 segmenti, supportando il controllo di curve complesse.
  8. Sicurezza e gestione dei dati:Registra tutte le operazioni e gli errori; supporta l’esportazione/importazione USB, le firme elettroniche e la gestione delle autorità a tre livelli per gli ambienti GMP.
  9. Interfaccia uomo-macchina intelligente:Touch screen da 7 pollici ad alta definizione che visualizza in tempo reale i valori impostati, i valori effettivi, gli allarmi e lo stato del sistema.
  10. Protezione di sicurezza multi-punto:Conforme a GB 4793.6 e IEC 61010-2-010; protezione meccanica da sovratemperatura per la sicurezza delle apparecchiature e degli esperimenti.

Principio di funzionamento

  1. Circolazione del vettore di calore:Trasmette i vettori di calore (ad esempio, olio per il trasferimento di calore, miscela di acqua ed etanolo) in un circuito chiuso per scambiare calore con l’apparecchiatura di destinazione (ad esempio, la camicia del reattore).
  2. Refrigerazione:Il compressore comprime il refrigerante in un gas ad alta temperatura/alta pressione, che si condensa, viene accelerato ed evapora per assorbire il calore dal vettore per il raffreddamento.
  3. Riscaldamento:Il riscaldatore elettrico riscalda rapidamente il vettore di calore, che viene fatto circolare verso le apparecchiature controllate.
  4. Controllo:Il regolatore di temperatura PID regola dinamicamente la potenza di riscaldamento e raffreddamento in base alle impostazioni dell’utente per una gestione precisa della temperatura.
  5. Modalità di controllo interno:Utilizza la temperatura del fluido in uscita come target di controllo.
  6. Modalità di controllo del processo:Utilizza un sensore Pt100 all’interno del reattore per controllare la temperatura in base al feedback della temperatura del reagente.

Aree di applicazione tipiche

  1. Chimica fine e sintesi organica:Per variazioni di temperatura rapide e precise e per il controllo delle reazioni (ad esempio, reazione di Grignard, nitrificazione, accoppiamento a bassa temperatura).
  2. Controllo dei processi farmaceutici:Produzione conforme alle GMP e alla FDA, compresa la sintesi di API, la cristallizzazione e la titolazione a temperatura controllata.
  3. Sviluppo di materiali per nuove energie:Utilizzato nei test di prestazione degli elettroliti, nell’analisi della risposta termica dei nuclei e nella ricerca sui materiali superconduttori.
  4. Cinetica di reazione e analisi termica:Supporta gli studi sulla risposta termica dei materiali e sui processi termici di reazione.
  5. Ricerca sull’amplificazione chimica:Per la simulazione e la verifica della gestione termica del processo in sistemi di reazione pilota e continui.
Parametri tecnici
sistema di termoregolazione dinamica per il controllo dei processi
Modello DTC10-6W DTC10-6 DTC20-6W DTC20-6
Intervallo di temperatura -da 80°C a +200°C -da 50°C a +200°C
Stabilità della temperatura ±0.5°C
Display touchscreen da 7 pollici
Risoluzione del display della temperatura 0.01°C, 0,1°C, 1°C
Sensore di temperatura interno pt100
Sensore di temperatura di processo pt100 a 4 fili, opzionale
Interfaccia di comunicazione USB, RS485, RS232, RJ45
Potenza nominale del riscaldatore 6kw 7.5kw
Potenza di raffreddamento 3kw a 200°C 50°C e 0°C, 2,8kw a -20°C, 2,6kw a -40°C, 1,35kw a -60°C, 0,21kw a -80°C 5kw a 200°C e 50°C, 3,7kw a 0°C, 3,1kw a -20°C, 1,2kw a -40°C, 0,3kw a -50°C
Metodo di raffreddamento raffreddamento ad acqua raffreddamento ad aria raffreddamento ad acqua raffreddamento ad aria
refrigeranti R404A, R23 R404A
Tipo di pompa di circolazione azionamento magnetico
Pompa di circolazione Portata 30L al minuto 45L al minuto
Pompa di circolazione Pressione 2bar 1.4bar
Interfaccia di circolazione Dimensione G3/4
Viscosità massima del fluido termovettore 30cp
Dimensione del tubo di collegamento dell'acqua di raffreddamento Rc1/2 Rc1/2
Flusso di acqua di raffreddamento 15L al minuto 15L al minuto
Volume di riempimento del mezzo di trasporto del calore 6L
Capacità del serbatoio di espansione del fluido termovettore 8L
classe di protezione IP20
livello di contaminazione 2
Temperatura ambientale da 5°C a 35°C
Alimentazione 380Vac, 50Hz, 3 fasi
Dimensioni esterne 685Lx860Dx1626H mm
Peso 260 kg 280 kg 230kg 250 kg
