scatola a guanti a gas con sistema di purificazione a ricircolo

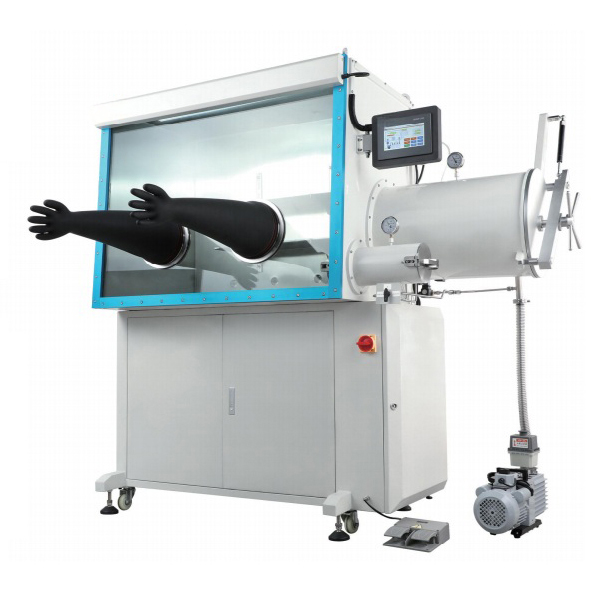

Serie Insert Gas Glove Box

Le scatole a guanti Insert Gas sono riempite con gas inerti attraverso un avanzato sistema di purificazione a ricircolo e un sistema di controllo, in grado di fornire un’atmosfera di elevata purezza in grado di soddisfare specifiche applicazioni di pulizia con meno o uguale a 1 ppm di ossigeno e acqua in un ambiente inerte. L’Insert gas glove box è in grado di mantenere la purezza dell’atmosfera interna per garantire l’accuratezza e la sicurezza dell’esperimento, ampiamente utilizzato in chimica, scienza dei materiali, biotecnologia e altri campi.

Principio di funzionamento

1. Il gas di lavoro nella scatola tra la scatola e la colonna di purificazione (adsorbitore acqua-ossigeno), sotto il controllo e il monitoraggio del PLC, attraverso la tubazione e la ventola di circolazione per la circolazione chiusa.
2. Quando il gas di lavoro passa attraverso la colonna di purificazione, l’acqua e l’ossigeno vengono adsorbiti, per poi tornare alla scatola; con il tempo del ciclo, il contenuto di acqua e ossigeno nel gas di lavoro nella scatola si ridurrà gradualmente, fino a raggiungere l’obiettivo di meno o uguale a 1ppm.
3. La colonna di purificazione in un certo periodo di tempo dopo il ciclo, sarà satura di adsorbimento, può essere rigenerata e utilizzata ripetutamente.

Sistema di purificazione del processo di assorbimento dell’acqua con setaccio molecolare

1. Circolazione del gas:Il gas presente nella scatola viene pompato nella colonna di purificazione.
2. Fase di adsorbimento:Il gas passa attraverso il letto di setaccio molecolare, l’acqua viene adsorbita in modo selettivo e il gas secco ritorna nel contenitore.
3. Fase di rigenerazione dopo la saturazione:La rigenerazione del setaccio molecolare è realizzata mediante riscaldamento e aspirazione, due colonne di purificazione, una colonna di adsorbimento, l’altra di rigenerazione, per un lavoro continuo.

Processo di assorbimento dell’ossigeno e di rigenerazione del catalizzatore di rame

1. Fase di assorbimento dell’ossigeno:Il rame metallico reagisce con l’ossigeno per produrre ossido di rame.
2. Fase di rigenerazione:Quando il catalizzatore di rame è saturo, può essere riscaldato o passato nel gas di rigenerazione, parlando di ossido di rame ridotto a rame, la rigenerazione del catalizzatore di rame può essere riutilizzata per assorbire ossigeno, formando un ciclo.

Inserto Gas Glove Box Composizione

• Analizzatore d’acqua:Campo di misura da 0 a 1000 ppm, modello EA2-TX, attraverso il programma di pulizia e rigenerazione per ripristinare lo stato iniziale, per evitare il problema dell’inquinamento che viene rottamato.
• Analizzatore di ossigeno:Campo di misura da 0 a 1000 ppm, modello senztx-110. Il sensore zro2 viene utilizzato per evitare il problema della breve durata della cella a combustibile, che non può essere esposta all’aria.
• Pompa per vuoto:Velocità di pompaggio 12 metri cubi all’ora, 14,4 metri cubi all’ora, 16 metri cubi all’ora.

Inserto portaoggetti a gas Equipaggiamento opzionale

• Frigorifero:Sistema di controllo indipendente, integrato nel pannello laterale del box. Corpo principale in acciaio inox 304, temperatura opzionale da 0 a -30°C o da 0 a -80°C.
• Cabina di riscaldamento:Sistema di riscaldamento con configurazione a cabina di transizione di grandi dimensioni, temperatura da 0 a 200 °C, controllo della temperatura ± 1 °C.
• Configurazione multifunzionale:Trappola fredda incorporata, piastra riscaldante o agitatore magnetico, ecc.
